ВВЕДЕНИЕ

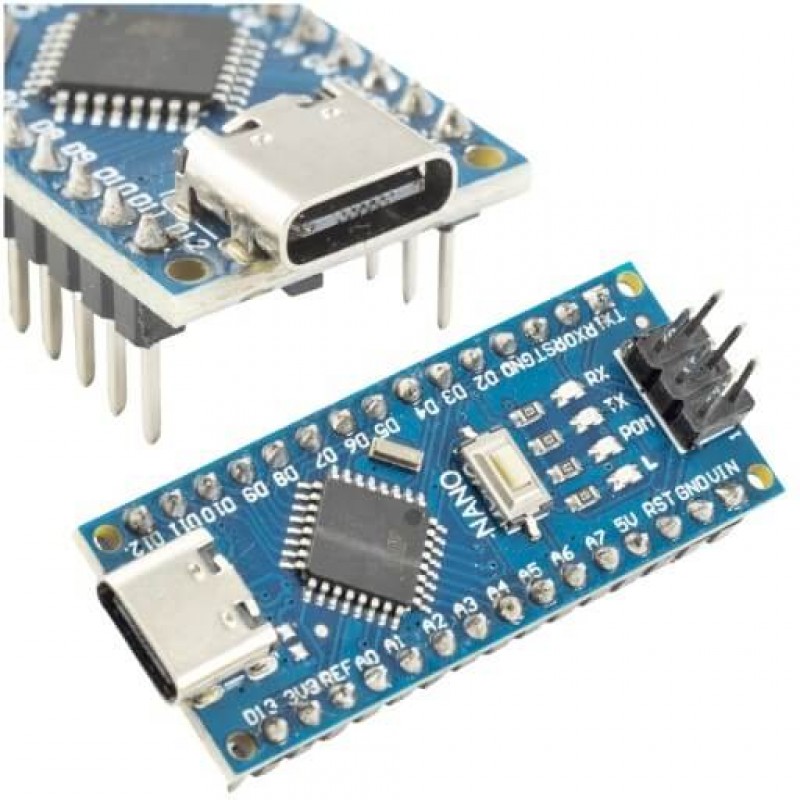

Arduino Nano (Type-C), построенная на микроконтроллере ATmega328, имеет небольшие размеры и может использоваться в готовых проектах. Она имеет схожую с Arduino Uno функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Type-C.

Интерфейс USB - UART реализован на базе микросхемы CH340G, благодаря чему данная версия Arduino Nano сильно дешевле, чем её аналог на базе микросхемы FT232RL.

Обратите внимание! В комплекте не идёт USB кабель.

ПАРАМЕТРЫ

• Рабочее напряжение: 5V
• Входное напряжение (рекомендованое): 7 ~ 12V
• Входное напряжение (предельное): 6 ~ 20V
• Цифровый Вх/Вых пины: 14(из них 6 поддерживают вывод ШИМ)
• Аналоговые входные пины: 8
• Максимальная токовая нагрузка на Вх/Вых пины: 40 mA
• Максимальная токовая нагрузка на 3.3V пин: 50 mA
• Flash Memory: 32 KB, из них 2KB занято загрузчиком
• SRAM: 2 KB (ATmega328)
• EEPROM: 1 KB (ATmega328)
• Частота работы: 16 MHz

СХЕМА

ДОКУМЕНТЫ

• ATmega328 документация (англ.)
• Среда разработки Arduino
• Справочник языка программирования
• Драйвер CH340 для Windows.ZIP

КОМПЛЕКТ

• Arduino Nano 3.0 CH340 (Type-C)  x1
