ВВЕДЕНИЕ

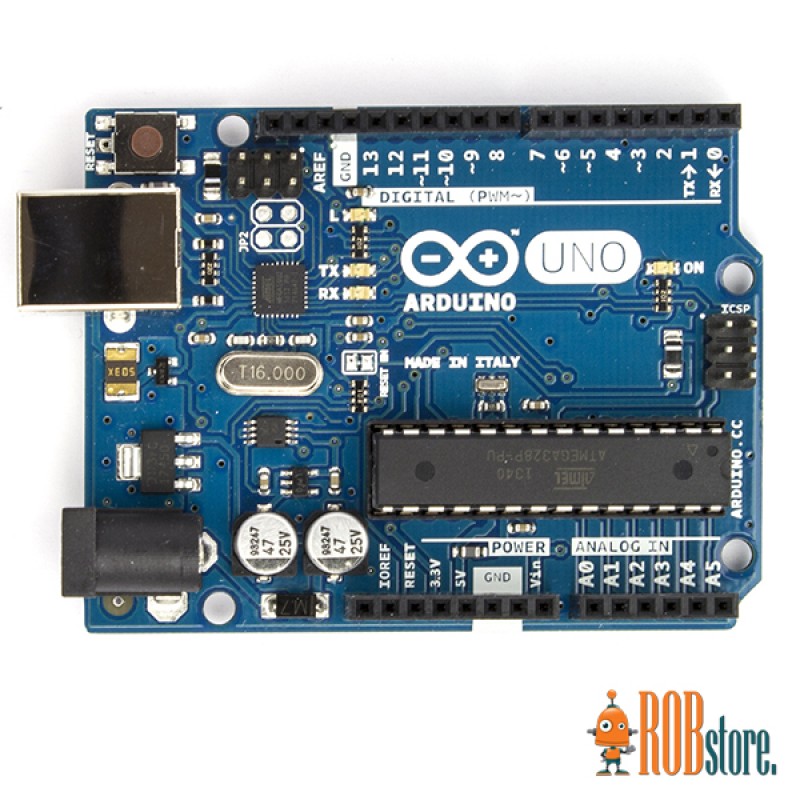

Arduino Uno имеет 14 цифровых входов/выходов, 6 из которых могут использовать аппаратный ШИМ, 6 аналоговых входов. Работает на тактовой частоте контроллера 16 мегагерц, стабилизированной кварцевым резонатором. На плате имеется USB разъём, гнездо питания, ISP разъем внутрисхемного программирования, кнопка сброса.
Большим плюсом является то, что на Arduino установлен AVR чип в DIP исполнении. Вы можете извлечь его, чтобы обновить прошивку , или даже поместить его на другую плату в готовый проект. Для связи с компьютером используется микроконтроллер Atmega16U2, запрограммированный как USB-UART мост.
Также в этой ревизии Arduino Uno присутствуют пины SDA и SCL (аппаратная I2C шина).
Таким образом, плата содержит все необходимое, чтобы просто подключить её к компьютеру с помощью кабеля USB или к источнику питания и начать работу.
ПАРАМЕТРЫ
- Рабочее напряжение: 5V
- Входное напряжение (рекомендованное): 7 ~ 12V
- Входное напряжение (предельное): 6 ~ 20V
- Цифровые Вх/Вых пины: 14 (из них 6 поддерживают вывод ШИМ)
- Аналоговые входные пины: 6
- Максимальная токовая нагрузка на Вх/Вых пины: 40 mA
- Максимальная токовая нагрузка на 3.3V пин: 50 mA
- Flash Memory: 32 KB из них 2KB занято загрузчиком
- SRAM: 2 KB (ATmega328)
- EEPROM: 1 KB (ATmega328)
- Частота работы: 16 MHz
ДОКУМЕНТЫ
КОМПЛЕКТ
- Arduino Uno rev.3 x1
- USB кабель тип А-В x1
