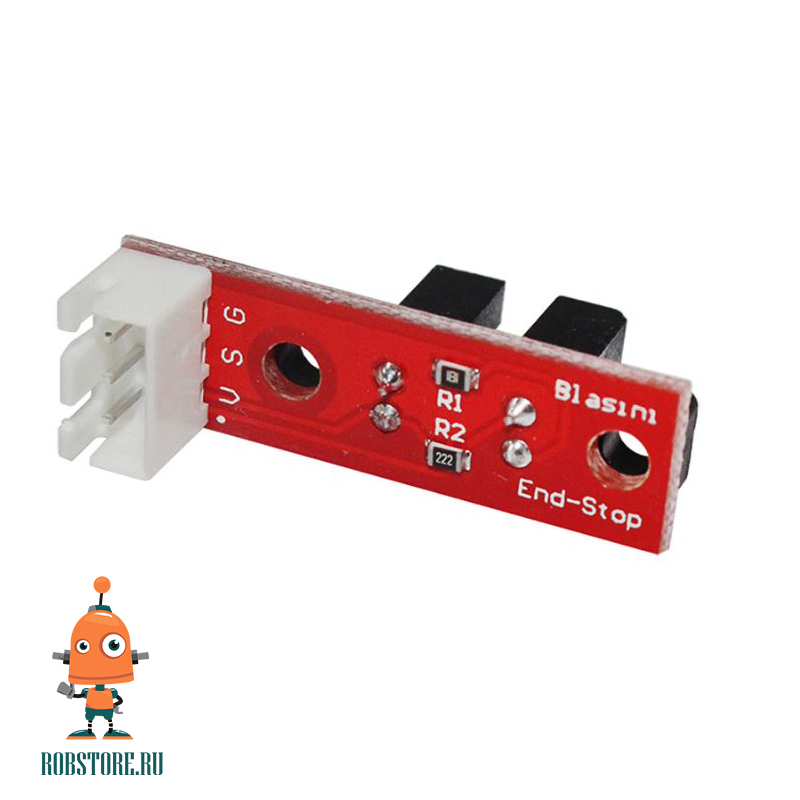

Концевой выключатель представляет собой оптопару (светодиод ИК-диапазона и фототранзистор, конструктивно выполненные в одном корпусе и разделенные щелью). При помещении в щель непрозрачного материала луч прерывается и фиксируется срабатывание. Данный концевой выключатель обладает высокой надежностью за счет отказа от механических деталей.
Такие выключатели часто используются в 3D принтерах для точного определения начала координат осей.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
- Диаметр монтажных отверстий: М3
- Тип разъёма: XH
- Индикация срабатывания (светодиод)
СХЕМА ПОДКЛЮЧЕНИЯ
В качестве прерывателя необходимо использовать светонепрозрачный материал. При подключении важно соблюсти корректность соединения пинов концевого выключателя и управляющей платы (V- питание, S – сигнал, G – общий провод).
КОМПЛЕКТ ПОСТАВКИ
- Концевой выключатель x1
- Кабель для подключения х1
