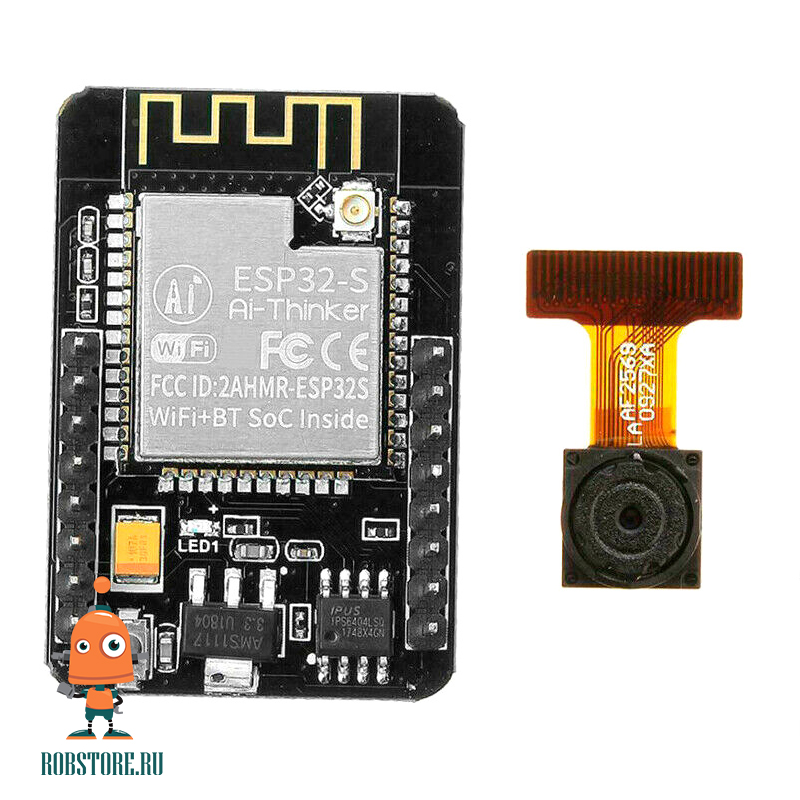

Модуль ESP32-CAM имеет на плате подключаемую камеру OV2640, слот для подключения карт памяти MicroSD и сам чип ESP32-S.Девять портов ввода/вывода выведены для подключения внешних устройств.

Шесть выводов подключены к считывателю MicroSD, еще три нужны для программирования модуля. Однако, основное предназначение модуля ESP32-CAM не в управлении внешними устройствами посредством портов ввода/вывода, а в получении, хранении и передаче изображения по Wi-Fi по запросу клиента. Статичные изображения также может храниться на SD карте в формате JPEG.

Модуль не имеет USB разъема, поэтому для подключения к компьютеру необходимо использовать переходник UART / USB, например USB-UART TTL конвертер CP2102.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Модуль с беспроводной связью ESP32-S с поддержкой интерфейсов Wi-Fi 802.11 b/g/n и Bluetooth 4.2 LE
• Антенна на печатной плате, высокочастотный разъём U.FL
• 32 Мбита флэш-памяти с интерфейсом SPI, 4 Мбита псевдостатического ОЗУ
• Внешний накопитель — карта microSD до 4 ГБ
• Камера: разъём FPC, поддержка камер OV2640 (продаётся вместе с платой) и OV7670, формат изображения — JPEG (поддержка только для OV2640), BMP, Grayscale, светодиодная вспышка
• Расширения — 16 сквозных отверстий с интерфейсами UART, SPI, I²C, PWM (ШИМ)
• Прочее — кнопка сброса
• Питание — 5 В через штыревой разъём
• Потребляемая мощность:
  • при выключенной светодиодной вспышке — 180 мА при 5 В,
  • при включённой светодиодной вспышке — 310 мА при 5 В,
  • глубокий сон — минимум 6 мА при 5 В,
  • при модеме в режиме сна — минимум 20 мА при 5 В,
  • неглубокий сон — минимум 6,7 мА при 5 В.
• Габариты — 40,5×27×4,5 мм
• Масса — 10 г
• Температурный диапазон:
  • эксплуатация: -20…85 ℃;
  • хранение: -40…90 ℃ при влажности не более 90%.

КОМПЛЕКТ ПОСТАВКИ

• Плата разработки ESP32 с камерой ESP32-CAM x1
• Камера с объективом 70° x1
