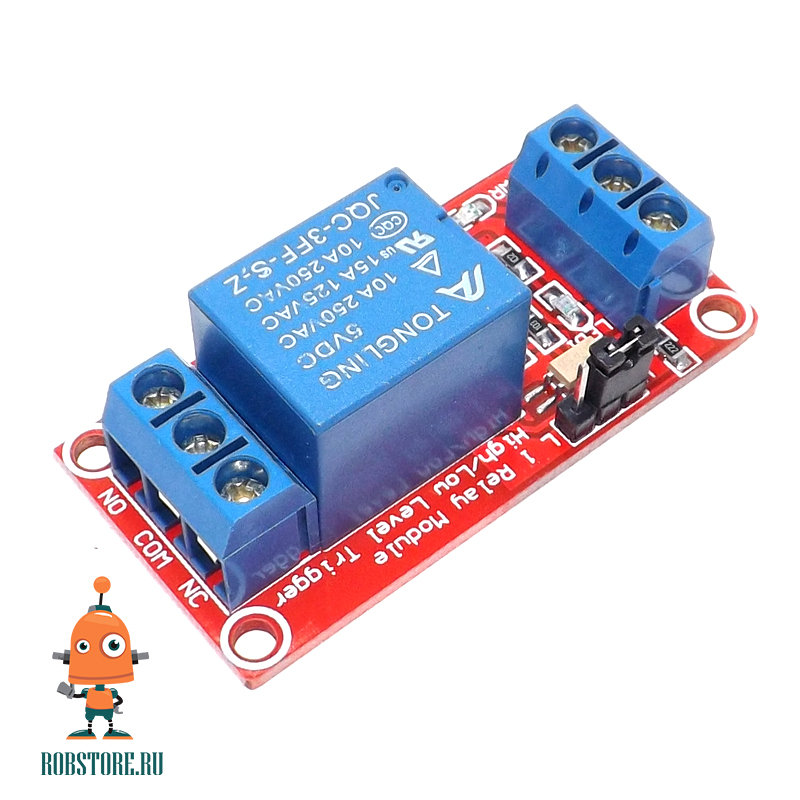

Одноканальный релейный модуль питается и управляется от напряжения в 12 Вольт. Номинальный ток, который может выдержать устройство, равен 10 А. Коммутируемое напряжение – 250 VAC и 30 VDC. Благодаря наличию 2 групп контактов модуль легко подключается к нагрузке и контроллеру.

Релейный модуль имеет светодиоды: красный и зелёный. Красный сигнализирует о том, что управляющая логика реле находится под напряжением. Когда подаётся управляющая команда, то загорается зелёный светодиод.

Особенностью релейного модуля является оптическая развязка логической и силовой частей схемы, что даёт стопроцентную защиту логики от помех и возмущений в сети.

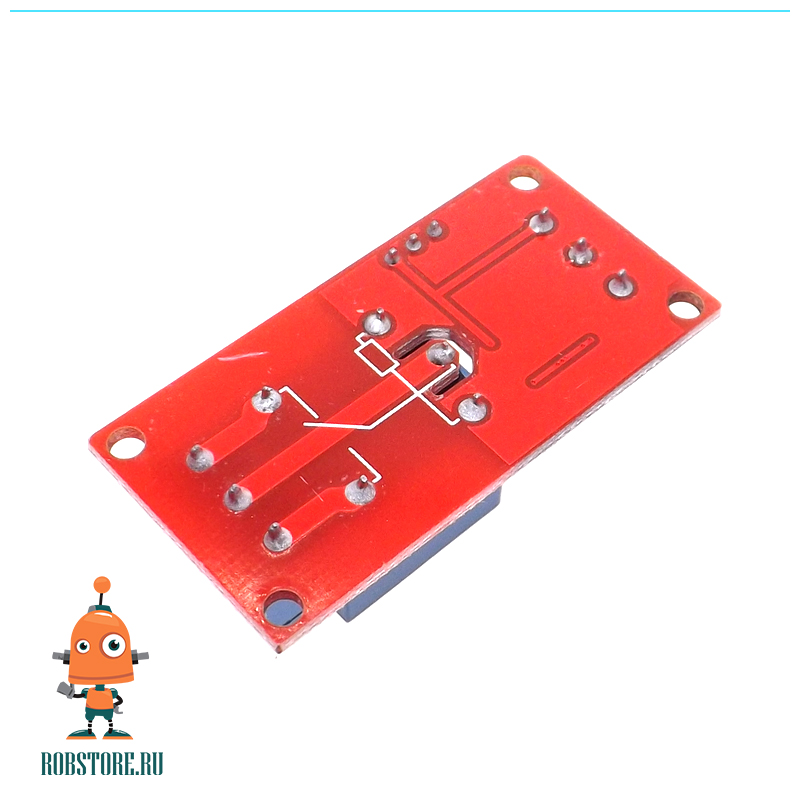

На нижней стороне платы обозначена схема подключения нагрузки. Три контакта на клеммнике позволяют задать начальное состояние: нормальное замкнутое (NC) или нормально разомкнутое (NO).

Уровень управляющего напряжения настраивается с помощью перемычки на плате (высокий или низкий).

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Вес: 15 грамм
• Габариты: 50 × 26 × 18,5 mm
• Тип реле: электромеханическое
• Оптическая изоляция: да
• Рабочее напряжение: 12 вольт
• Потребляемый ток: 15 мА … 20 мА
• Сигнал включения: 1 (HIGH level) или 0 (LOW level)
• Максимальное напряжение и переменный ток для контактов реле: 250 В и 10 А
• Максимальное напряжение и постоянный ток для контактов реле: 30 В и 10 А
• Количество каналов управления: 1 канал
• Индикация срабатывания: cветодиодная

КОМПЛЕКТ ПОСТАВКИ

• Одноканальное реле 12В с опторазвязкой  x1
