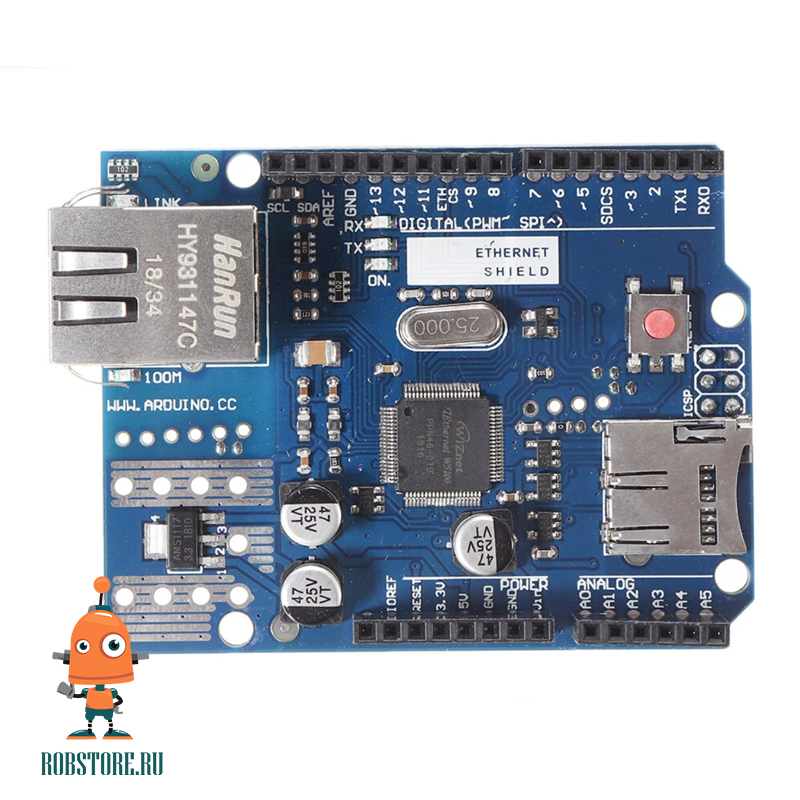

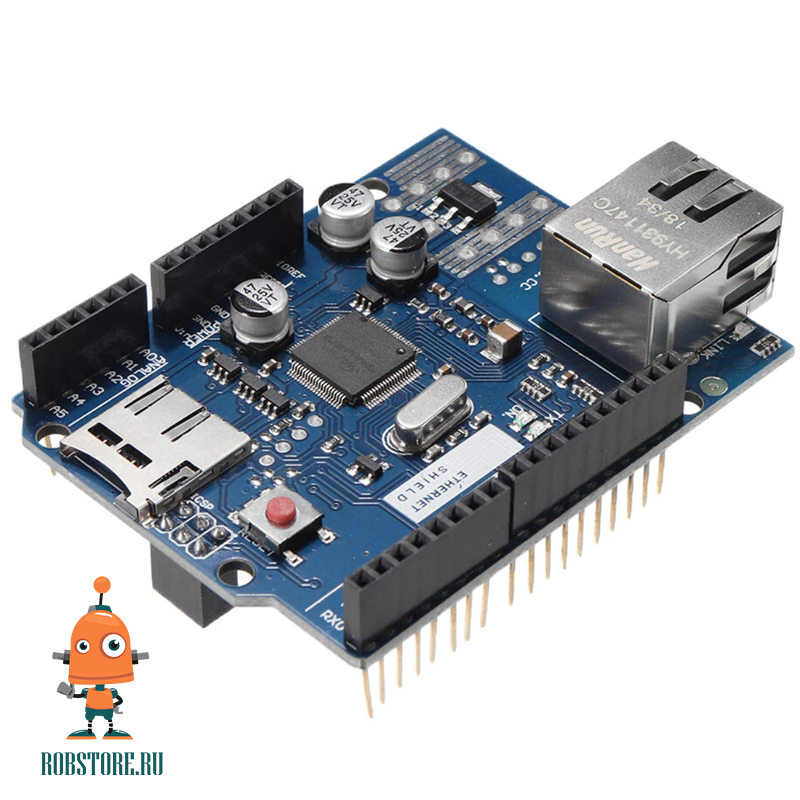

Ethernet Shield - плата расширения для Arduino, на основе чипа Wiznet W5100. Позволяет контроллеру выступать в роли сетевого устройства, поддерживает до 4-х одновременных подключений.

НАЗНАЧЕНИЕ СВЕТОДИОДОВ

• PWR: указывает, что подано питание на плату
• LINK: указывает наличие сетевого канала и мигает, когда экран передает или принимает данные
• FULLD: указывает, что сетевое соединение полнодуплексное
• 100M: указывает на наличие сетевого соединения 100 Мбит/с
• RX: мигает при получении данные
• TX: мигает при отправке данных
• COLL: мигает при обнаружении сетевых конфликтов конфликты

ХАРАКТЕРИСТИКИ

• Напряжение питания: 5 Вольт DC
• Внутренний буфер: 16 кбайт
• Скорость подключения: 10 и 100 Мбит/с (RJ45)
• Разъем для карт памяти: micro-SD
• Габариты: 73 мм х 54 мм х 27 мм

СХЕМА

​

КОМПЛЕКТАЦИЯ

• Ethernet Shield W5100 R3 x1
