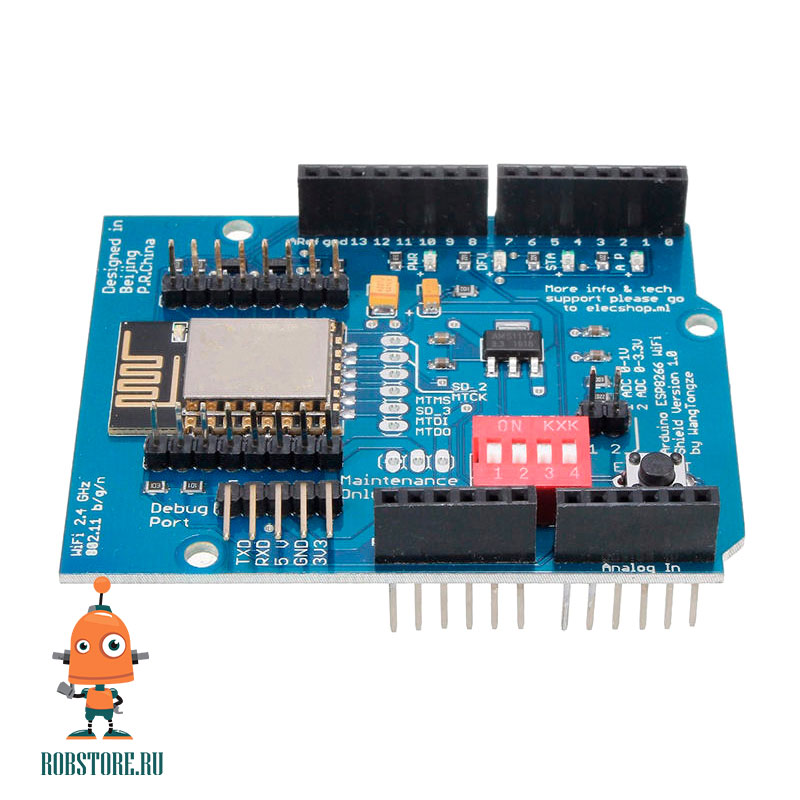

Arduino Wi-Fi Shield
На Arduino Wi-Fi Shield дублированы все выводы Arduino и разведены все выводы ESP8266, так что вы сможете воспользоваться всеми возможностями обоих микроконтроллеров, соединённых через UART.
На плату расширения установлен DIP-переключатель и вынесены выводы этого порта, с помощью переключателя устанавливается режим его работы: прошивка ESP8266, прошивка Arduino, соединение между ними. ESP8266 в составе этой плате может работать и как самостоятельное устройство, обменивающееся данными с Arduino, так и как Wi-Fi модуль, управляемый AT-командами.
Так как микроконтроллеры ESP8266 работают при напряжении 3,3, а большинство Arduino при 5В, на плату установлен преобразователь логических уровней и стабилизатор напряжения на 3,3В.Питание подаётся с основной платы Arduino.
Плата расширения Arduino Wi-Fi Shield оснащена четырьмя светодиодами: индикаторы питания (PWR), обновления прошивки (DFU), работы Wi-Fi в режимах точки доступа (AP) и клиента (STA). Также на ней присутствует кнопка рестарта ESP8266.
ПАРАМЕТРЫ
- Вес: 24 g
- Габариты: 68 × 54 × 19 mm
- Микросхема: ESP8266 ESP-12E
- Напряжение питания: 3.3, 5 В
- Рабочий ток: до 200 мА
- Частота микроконтроллера: 80 МГц/160 МГц
- Flash-память: 4 Мб
- RAM данных: 80 кБ
- RAM инструкций: 32 кБ
- Режим Wi-Fi: 802.11 b/g/n, 2412-2484 МГц
- Шифрование: WEP / WPA / WPA2
- Режим работы: Клиент (STA) / Точка доступа (AP) / Клиент + точка доступа (STA+AP)
- Сетевые протоколы: IPv4, TCP, UDP, HTTP, FTP
- Совместимость по пинам: Arduino UNO, MEGA и аналогичные
- Доступные интерфейсы: UART, SPI, I2C
- Рабочая температура: от -40 °C до +125 °C
КОМПЛЕКТ
- Arduino Wi-Fi Shield x1
