ВВЕДЕНИЕ

Жидкокристаллический графический дисплей позволяет выводить картинки, графики, текст и многое другое для ваших проектов на Arduino. Они, как и символьные, формируют изображение зажигая/гася точки-пиксели. Обращение к точкам происходит посредством двух отдельных контроллеров.

ПАРАМЕТРЫ

• Рабочее напряжение: 4.5 - 5.5 Вольт
• Контроллер: ST7920
• Разрешение: 128 х 64
• Цвет: зеленая подсветка
• Вес: 80 грамм

КАК ПОДКЛЮЧИТЬ

Кроме дисплея и платы Arduino Uno вам также понадобится потенциометр10 КОм.

Выводы дисплея:

1. DB0-DB7 — шина данных
2. R/W — флаг чтение/запись, записываем — 0 (читаем — 1)
3. D/I — флаг команда/данные — 1 (команда — 0)
4. CS1, CS2 — выбор контроллера
5. E – вход для синхроимпульсов/li>
6. RST — сброс
7. Vdd — питание 5В
8. GND — земля
9. Vo — контраст
10. Vee — источник отрицательного напряжения для контраста(если экран инверсный)
11. A — анод светодиода подсветки
12. K — катод светодиода подсветки

Копируем в arduino-xxx\hardware\libraries папку glcd из скачанного архива. Запустим Arduino IDE и выбрав File->Exampes->glcd>ks0108example, зальём код плату. Залилось, включилось, крутим контраст, видим картинку!

ФАЙЛЫ:

• Документация на дисплей.PDF
• Библиотека для Arduino IDE.ZIP

КОМПЛЕКТ

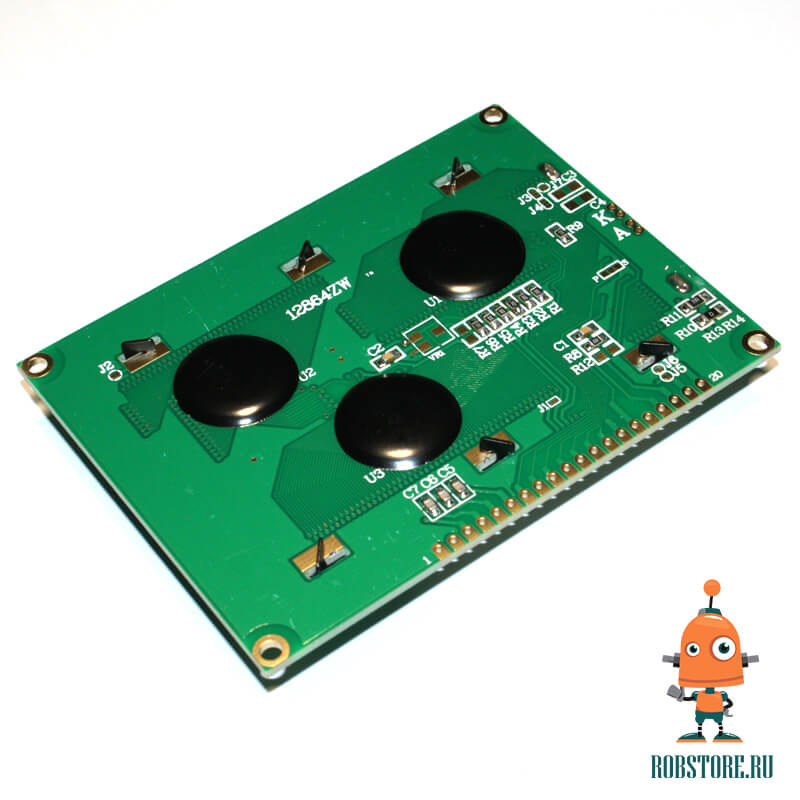

• Графический дисплей WG12864 синий x1
