ВВЕДЕНИЕ

Светодиодная матрица — отличный способ отображения информации.

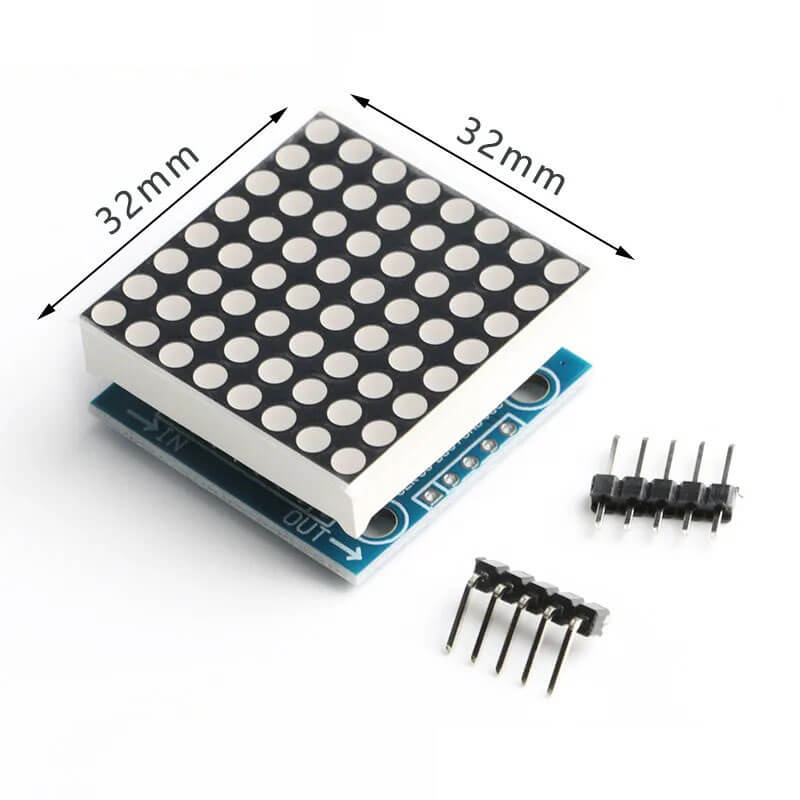

Этот модуль состоит из одной блока (8×8) красных светодиодов.

Матрица подключена посредством драйвера MAX7219 с последовательным интерфейсом.

Для вывода информации можно использовать библиотеку Max72xxPanel (пример ниже). С помощью данного кода выводится точка, которая мигает каждые 600 мс.

Модули можно соединять последовательно, как на рисунке ниже.

ПАРАМЕТРЫ

• Цвет: Красный
• Рабочее напряжение: 5 Вольт
• Метод подключения: SPI
• Размеры: 32 х 32  мм

ПРИМЕР КОДА

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>

int pinCS = 9;
int numberOfHorizontalDisplays = 1; // количество матриц по-горизонтали
int numberOfVerticalDisplays = 1; // количество матриц по-вертикали

Max72xxPanel matrix = Max72xxPanel(pinCS, numberOfHorizontalDisplays, numberOfVerticalDisplays);

void setup() {
    matrix.setIntensity(4); // яркость от 0 до 15
}

void loop() {
    matrix.drawPixel(3, 4, HIGH); // зажигаем пиксель с координатами {3,4}
    matrix.write(); // вывод всех пикселей на матрицу
    delay(300);
    matrix.drawPixel(3, 4, LOW); // гасим пиксель
    matrix.write();
    delay(300);
}

БИБЛИОТЕКИ

• Max72xxPanel
• Adafruit-GFX-Library

КОМПЛЕКТ

• Модуль LED матрица 8x8 красная (32*32 мм) x1
