Шилд предназначен для работы устройств на основе Arduino в сетях сотовой связи по стандартам GSM и GPRS. Ориентирован на использование в системах автоматики и управления. Обмен данными с Arduino происходит через интерфейс UART.

Мониторинг объектов и управление ими происходит благодаря обмену данными в пределах досягаемости мобильной связи. Обеспечивается голосовая связь, отправка СМС, ММС и много других функций и сервисов. Работа модуля основана на компоненте SIM900.

УПРАВЛЕНИЕ ПИТАНИЕМ

Переключателем Power select устанавливается источник питания: внешний, подключенный к коаксиальному соединителю или источник питания микроконтроллерного модуля Arduino.

Кнопкой Power key включается или выключается питание при нажатии и удерживании в течение 2 с.

При подключении шилда к, например, Arduino Uno R3, рекомендуется использовать дополнительный модуль питания мощностью минимум 2 Ампера. Для этой задачи подойдёт понижающий модуль DC-DC L2596 StepDown 3А.

НАЗНАЧЕНИЕ СВЕТОДИОДОВ

• PWR (зеленый) – индикатор питания модуля,
• Status (красный) – индикатор питания компонента SIM900,
• Net Light (зеленый) – соединение с сетью:
  • Выключен – SIM900 не работает,
  • Мигает с интервалами 0,064 включен и 0,8 выключен – сеть не обнаружена,
  • 0,064 включен и 0,3 выключен – сеть обнаружена,
  • 0,064 включен, 0,03 выключен – GPRS подключен.

ХАРАКТЕРИСТИКИ

• Напряжение питания: 4.8–5.2 Вольт DC
• Потребляемый ток: до 2 А
• Поддержка SIM: 1,8 и 3 Вольта
• Диапазоны сети: 850, 900, 1800, 1900 МГц
• Мощность передачи в различных диапазонах: 1 Вт (1800 и 1900 МГц), 2 Вт (850 и 900 МГц)
• Встроенные протоколы: TCP, UDP, HTTP, FTP
• Класс передачи данных GPRS: multi-slot class 10/8
• Аудиокодеки: HR, FR, EFR, AMR, подавление эха
• Есть возможность отправлять сигналы DTMF и проигрывать записи как на автоответчике
• Поддержка часов реального времени RTC
• Температурный диапазон: –30...75 °С
• Габариты: 86 х 58 х 19 мм

КОМПЛЕКТАЦИЯ

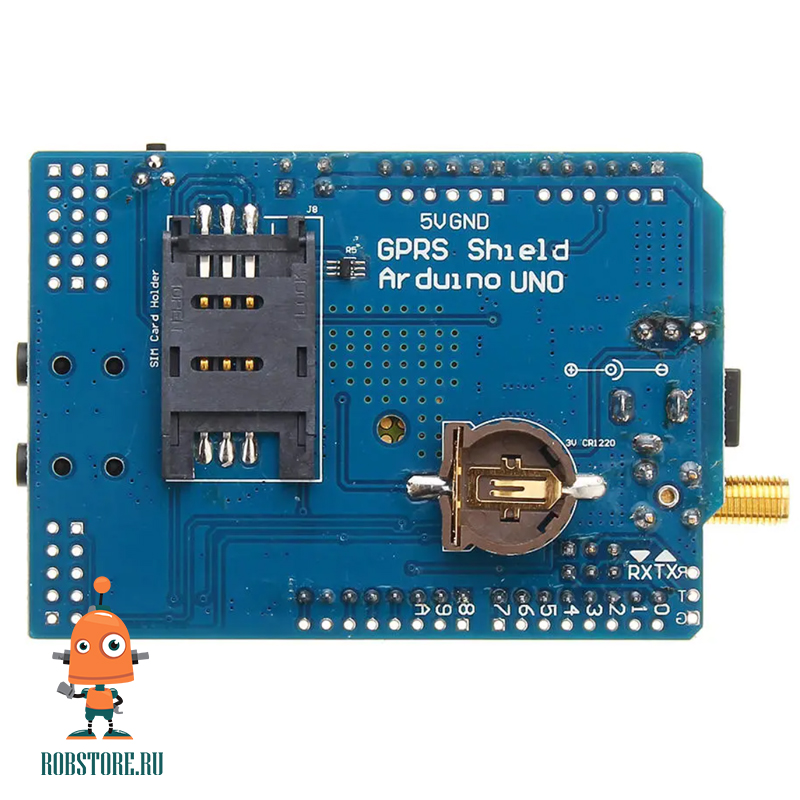

• Шилд GPRS/GSM SIM900 с антенной x1
